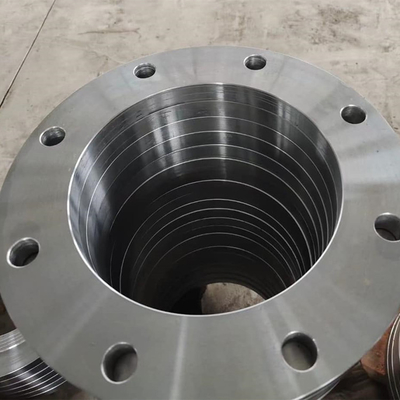

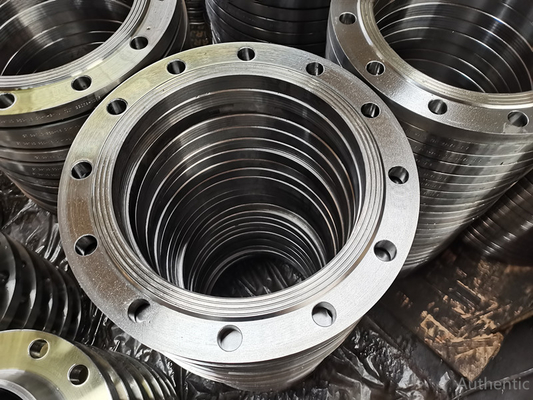

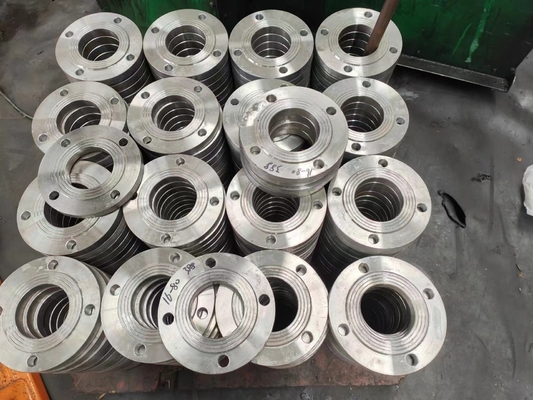

ASME B16.5 কার্বন স্টিল ব্লাইন্ড ফ্ল্যাঞ্জ SCH40 SCH80 ASTM A105

নকল ইস্পাত ফ্ল্যাঞ্জ কার্বন ইস্পাত স্ট্যান্ডার্ড ASME B16.5 SCH40 SCH80 ASTM A105 ওয়েল্ড নেক ফ্ল্যাঞ্জ

উপাদান:

1. কার্বন ইস্পাত: A105, A350 LF2, A694 F52, F65, Q235 ইত্যাদি।
2. স্টেইনলেস স্টীল: ASTM A182 F304, 304L, 316, 316L, 321,1Cr18Ni9Ti, 00Cr19Ni10, A182 F51, F53, F55 ইত্যাদি।

স্ট্যান্ডার্ড:

       ASME B16.5, ASME B16.47A, ASME B16.47B, MSS SP 44, DIN 2632, DIN2633, DIN2634, DIN2635, DIN2636,JISB2220,BS4504, GB, ইত্যাদি

ওয়েল্ডিং ফ্ল্যাঞ্জগুলি এমন অংশ যা পাইপের সাথে সংযুক্ত থাকে এবং পাইপের প্রান্তের সাথে সংযুক্ত থাকে।ওয়েল্ডিং ফ্ল্যাঞ্জে গর্ত রয়েছে এবং বোল্ট দুটি ফ্ল্যাঞ্জকে শক্ত করে তোলে।গ্যাসকেট দিয়ে সিল করুন।ওয়েল্ডিং ফ্ল্যাঞ্জ হল এক ধরনের ডিস্কের অংশ, যা পাইপলাইন ইঞ্জিনিয়ারিংয়ে বেশি দেখা যায়।

ওয়েল্ডিং ফ্ল্যাঞ্জ (ফ্ল্যাঞ্জ) সংযোগ হল দুটি পাইপ, ফিটিং বা সরঞ্জাম, প্রতিটি একটি ঢালাইয়ের সাথে সংযুক্ত করা।দুটি ঢালাই জয়েন্ট, ফ্ল্যাঞ্জ প্যাড সহ, সংযোগটি সম্পূর্ণ করতে একসাথে বোল্ট করা হয়।উচ্চ চাপ পাইপলাইন নির্মাণের জন্য ঢালাই একটি গুরুত্বপূর্ণ সংযোগ মোড।ওয়েল্ডিং ফ্ল্যাঞ্জ সংযোগ সুবিধাজনক এবং মহান চাপ সহ্য করতে পারে।ওয়েল্ডিং ফ্ল্যাঞ্জ পেট্রোলিয়াম, রাসায়নিক, প্রাকৃতিক গ্যাস, পাওয়ার স্টেশন, ধাতব পাইপলাইন এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

ওয়েল্ডিং ফ্ল্যাঞ্জ স্ট্যান্ডার্ড সিস্টেম

আন্তর্জাতিক ফ্ল্যাঞ্জগুলির জন্য দুটি প্রধান ব্যবস্থা রয়েছে, যথা জার্মান ডিআইএন (সাবেক সোভিয়েত ইউনিয়ন সহ) দ্বারা প্রতিনিধিত্ব করা ইউরোপীয় টিউব ফ্ল্যাঞ্জ সিস্টেম এবং আমেরিকান এএনএসআই টিউব ফ্ল্যাঞ্জ দ্বারা প্রতিনিধিত্ব করা আমেরিকান টিউব ফ্ল্যাঞ্জ সিস্টেম।উপরন্তু, জাপানি JIS টিউব ফ্ল্যাঞ্জ আছে, কিন্তু পেট্রোকেমিক্যাল ইনস্টলেশনে, এগুলি সাধারণত শুধুমাত্র জনসাধারণের কাজে ব্যবহার করা হয় এবং এর আন্তর্জাতিক প্রভাব কম।এখন দেশের ফ্ল্যাঞ্জগুলি চালু করা হয়েছে:

(1) ইউরোপীয় সিস্টেম টিউব ফ্ল্যাঞ্জগুলি জার্মানি এবং প্রাক্তন সোভিয়েত ইউনিয়ন দ্বারা প্রতিনিধিত্ব করে

(2) আমেরিকান সিস্টেম পাইপ ফ্ল্যাঞ্জের মান, ANSI B16.5 এবং ANSI B 16.47 দ্বারা উপস্থাপিত

(3) ব্রিটিশ এবং ফরাসি পাইপ ফ্ল্যাঞ্জ মান, যার প্রতিটিতে দুটি পাইপ ফ্ল্যাঞ্জ মান রয়েছে।

সংক্ষেপে, টিউব ফ্ল্যাঞ্জের আন্তর্জাতিক মানকে দুটি ভিন্ন এবং অপরিবর্তনীয় পাইপ ফ্ল্যাঞ্জ সিস্টেমে সংক্ষিপ্ত করা যেতে পারে: একটি ইউরোপীয় টিউব ফ্ল্যাঞ্জ সিস্টেম যা জার্মানি দ্বারা প্রতিনিধিত্ব করে;অন্যটি হল আমেরিকান টিউব ফ্ল্যাঞ্জের একটি সিস্টেম যা মার্কিন যুক্তরাষ্ট্র দ্বারা প্রতিনিধিত্ব করে।

Ios7005-1 হল আন্তর্জাতিক সংস্থা কর্তৃক 1992 সালে প্রমিতকরণের জন্য গৃহীত একটি মান, যা কার্যকরভাবে মার্কিন যুক্তরাষ্ট্র এবং জার্মানিতে পাইপ ফ্ল্যাঞ্জের দুটি সেটকে একত্রিত করে।

প্রাসঙ্গিক মান

Hg20593-2009 hg20615-2009 জাতীয় মান: GB/t9119-2000 GB/t2555-81 যন্ত্রপাতি মান: JB/t81-94 JB/t74-94 JB/t74-94 JB/t74-94 JB/t75 মান: চাপের ব্যবহার b, pn0.0.mpa, pn0.6mpa, pn1.6mpa, pn2.5mpa, pn4.mpa

প্রাসঙ্গিক শ্রেণীবিভাগ

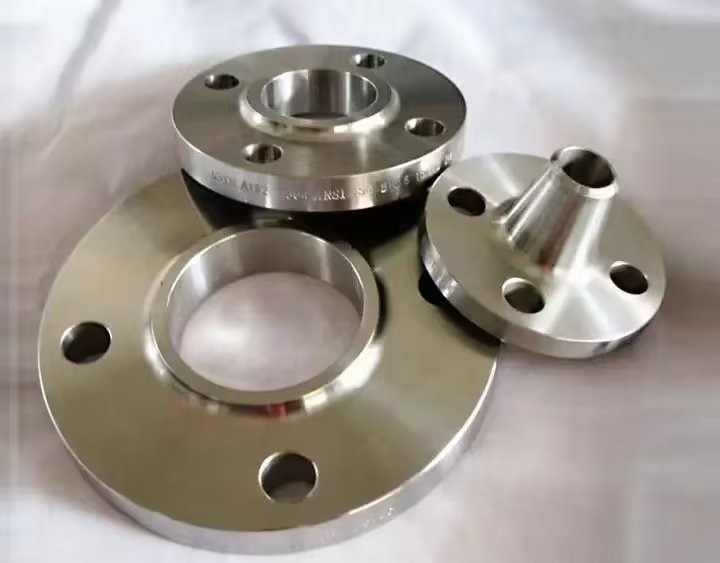

1, রাসায়নিক শিল্পের নিয়ম অনুসারে: ইন্টিগ্রাল ফ্ল্যাঞ্জ (IF), থ্রেডেড ফ্ল্যাঞ্জ (থ), প্লেট (PL) ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ, ব্যাস সহ বাট ওয়েল্ডিং ফ্ল্যাঞ্জ (WN), ফ্ল্যাট ওয়েল্ডিং নেক ফ্ল্যাঞ্জ সহ, সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ (SO) (SW), বাট ওয়েল্ডিং রিং লুজ ফ্ল্যাঞ্জ (PJ/SE), ফ্ল্যাট ওয়েল্ডিং রিং লুজ ফ্ল্যাঞ্জ (PJ/RJ), লাইনিং ফ্ল্যাঞ্জ কভার (BL (S)), ফ্ল্যাঞ্জ কভার (BL)।

2. পেট্রোকেমিক্যাল শিল্পে স্ট্যান্ডার্ড পয়েন্ট: থ্রেডেড ফ্ল্যাঞ্জ (PT), ওয়েল্ডিং ফ্ল্যাঞ্জ (WN), প্লেইন ওয়েল্ডিং ফ্ল্যাঞ্জ (SO), সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ (SW), লুজ কভার ফ্ল্যাঞ্জ (LJ), ফ্ল্যাঞ্জ কভার (নোট নয়)।

3, যান্ত্রিক শিল্প আদর্শ অনুযায়ী: অবিচ্ছেদ্য ফ্ল্যাঞ্জ, বাট ওয়েল্ডিং ফ্ল্যাঞ্জ, প্লেট ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ, বাট ওয়েল্ডিং প্লেট লুজ ফ্ল্যাঞ্জ রিং, ফ্ল্যাট ওয়েল্ডিং রিং প্লেট লুজ ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জ রিং প্লেট লুজ ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জ কভার।4, জাতীয় আদর্শ অনুসারে: ইন্টিগ্রাল ফ্ল্যাঞ্জ, থ্রেডেড ফ্ল্যাঞ্জ, বাট ওয়েল্ডিং ফ্ল্যাঞ্জ, ফ্ল্যাট ওয়েল্ডিং নেক ফ্ল্যাঞ্জ সহ, সকেট ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, বাট ওয়েল্ডিং ব্যান্ড নেক লুজ ফ্ল্যাঞ্জ, প্লেট, ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ, বাট ওয়েল্ডিং প্লেট লুজ ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জ ফ্ল্যাঞ্জ ঢালাই রিং প্লেট আলগা ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জ রিং প্লেট লুজ ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জ কভার।

মৌলিক উপাদান

নিকেল ইস্পাত), WC5 (1.25% 0.5% ক্রোম মলিবডেনাম ইস্পাত), WC9 ক্রোমিয়াম (2.25%), C5 (% 5% ক্রোমিয়াম মলিবডেনাম), C12 (9% 1% ক্রোমিয়াম মলিবডেনাম), CA6NM (4 (12% ক্রোমিয়াম) , CA15 (4) (12% ক্রোমিয়াম), CF8M স্টেইনলেস স্টিল (316), CF8C স্টেইনলেস স্টিল (347), CF8 স্টেইনলেস স্টিল (304), CF3 (304 l স্টেইনলেস স্টিল), CF3M (316 l স্টেইনলেস স্টিল), CN7M খাদ), (মনেল), N7M M35-1 (B) হ্যাস্টার্ট নিকেল অ্যালয়, CW6M নিকেল অ্যালয় C (haas টাওয়ার), CY40 নিকেল অ্যালয়, কারণ)

ফ্ল্যাঞ্জ বাট ওয়েল্ডিং স্ট্যান্ডার্ড:

জাতীয় মান: GB/t9119-2000gb/t2555-81

যন্ত্রপাতি মান: JB/t81-94jb/t74-94jb/t75-94

সামুদ্রিক মান: CB m1001-81

ঢালাই প্রক্রিয়া

সরঞ্জাম এবং সরঞ্জাম প্রয়োজন

ম্যানুয়াল ওয়েল্ডিং সরঞ্জামের এক সেট, হ্যান্ডেল টাইপ অ্যাঙ্গেল গ্রাইন্ডার, বৈদ্যুতিক হাতুড়ি, প্লেন রুলার।

ঢালাই প্রস্তুতি

1. সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে সরঞ্জামগুলি পরীক্ষা করুন এবং ডিবাগ করুন;

2. Phi 4.0 J506 ঢালাই রড প্রস্তুত করুন 300 ℃ থেকে 350 ℃ এক ঘন্টার জন্য শুকানোর মধ্যে।

ঢালাই প্রক্রিয়া

1. অঙ্কন প্রয়োজনীয়তা অনুযায়ী ভার্টিব্রাল বডি এবং বড় ফ্ল্যাঞ্জ একত্রিত করুন এবং তারপর বড় ফ্ল্যাঞ্জকে সমান অংশে ভাগ করুন।

2. ঢালাই পুরু ফ্ল্যাঞ্জের কারণে, খাঁজটি বড়, তাই এটি সেগমেন্টেড প্রতিসাম্য এবং মাল্টি-লেয়ার ঢালাই গ্রহণ করে।

ঢালাই গুণমান

জোড়ের শক্তি কমপক্ষে মূল উপাদানের শক্তি হতে হবে।ঢালাই পৃষ্ঠ মসৃণ এবং মসৃণ, বার্ন ছাড়া, বায়ু গর্ত, ঢালাই ফুটো, স্ল্যাগ, বিট প্রান্ত, unsoldered.অবশিষ্ট উচ্চতা 2 মিমি এর কম।

বিবেচনা

1. ম্যানুয়াল সারফেসিং এবং ছোট কারেন্ট ওয়েল্ডিংয়ের জন্য J506 ওয়েল্ডিং রড ব্যবহার করুন।কঠোরভাবে ঢালাই প্রক্রিয়া অনুসরণ করুন.

2. প্রতিটি ঢালাই অবস্থানের পরে, ফ্ল্যাঞ্জ সমতলের বিচ্যুতি একটি অনুভূমিক শাসকের সাথে ব্যবহার করা উচিত।

3. ঢালাই করার সময় চাপ দূর করার প্রভাব অর্জন করতে এয়ার হাতুড়ি দিয়ে ঢালাই।

আবেদনের সুযোগ

ভাল ব্যাপক কর্মক্ষমতা সহ ঢালাই ফ্ল্যাঞ্জের কারণে, তাই এটি রাসায়নিক শিল্প, নির্মাণ, জল সরবরাহ, জল নিষ্কাশন, তেল, হালকা এবং ভারী শিল্প, হিমায়িত, স্যানিটারি, নদীর গভীরতানির্ণয়, অগ্নি সুরক্ষা, বৈদ্যুতিক শক্তি, মহাকাশ, জাহাজ নির্মাণ এবং ব্যাপকভাবে ব্যবহৃত হয়। অন্যান্য মৌলিক প্রকৌশল।

আমাদের সম্পর্কে:

Cangzhou প্রামাণিক পাইপ-ফিটিং ম্যানুফ্যাকচার কোং, লিমিটেড.. 50000 বর্গমিটার বিল্ডিং সহ 150000 বর্গমিটারের একটি সাইটের অধিকারী, এবং 78 মিলিয়ন স্থায়ী সম্পদ। 15টি পাইপ-ফিটিংস উত্পাদন এবং ফ্ল্যাঞ্জ তৈরির উত্পাদন লাইন নিযুক্ত করেছে। টেকনিপু, যেমন পেটানো, ফোরজিং, মেশিন-প্রসেসিং। lntermediate-ফ্রিকোয়েন্সি পুশিং, কোল্ড-মোল্ডিং, হাই এক্সট্রুডিং এবং হিট ট্রিটমেন্ট, সবই আমাদের মিল-এ উপলব্ধ। উপরন্তু, আমাদের পণ্যের গুণমান নিশ্চিত করার একমাত্র উদ্দেশ্য সহ পরিদর্শন সরঞ্জামগুলির উন্নতিতে আরও বেশি মনোযোগ দেওয়া হয়৷ উন্নত সরঞ্জামগুলির পাশাপাশি সংশ্লিষ্ট সনাক্তকরণ দক্ষতা ক্রমাগত গৃহীত হয়েছে, যেমন রাসায়নিক উপাদান বিশ্লেষণ, ধাতু পরীক্ষা, পদার্থবিদ্যা পরিদর্শন এবং ননডেস্ট্রাকটিভ ডিটেক্টিং। এছাড়া, আমরা সবচেয়ে উন্নত মেটেরিয়াল কম্পোজিশন অ্যানালাইজিং ইকুইপমেন্ট ব্যবহার করেছি স্পেকটাম ডাইরেক্ট-রিডিং ইকুইপমেন্ট (ইংল্যান্ডে তৈরি) এর সাথে সব ধরনের ধাতব উপাদানের রাসায়নিক কম্পোজিটন সরাসরি এবং ঠিক পরীক্ষা করা যেতে পারে।

আমরা ASTM, ANSI, JIs, DIN এবং GB অনুযায়ী বিভিন্ন ধরণের শিল্প পাইপ ফিটিং, কভারিং কনুই, টি, রিডুসার, বেন্ড, ফ্ল্যাঞ্জ, কলের পাইপ এবং ক্যাপ তৈরিতে বিশেষজ্ঞ, প্রায় সব ধরণের ইস্পাত সামগ্রী রয়েছে উত্পাদনের, যেমন কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস steel.The উত্পাদন ক্ষমতা প্রতি বছর 20000 টন পৌঁছেছে. নতুনত্ব এবং সংস্কার হল বাজার এবং ক্লায়েন্টদের জয়ের চাবিকাঠি।
