পণ্যের বিবরণ:
|
| উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টীল | স্ট্যান্ডার্ড: | ASME , ASTM , JIS , DIN , EN |
|---|---|---|---|
| পৃষ্ঠ চিকিত্সা: | পেইন্টিং | পরিচিতিমুলক নাম: | Authentic |
| টেকনিক্স: | নকল | মডেল নম্বার: | কার্বন ইস্পাত জিনিসপত্র |
| রঙ: | কালো, গ্যালভানাইজড, তেল | ||
| বিশেষভাবে তুলে ধরা: | 8 ইঞ্চি কার্বন ইস্পাত কনুই,astm a234 wpb কার্বন ইস্পাত কনুই,নকল কনুই astm a234 |
||

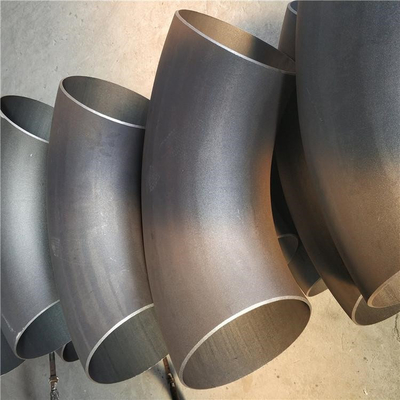

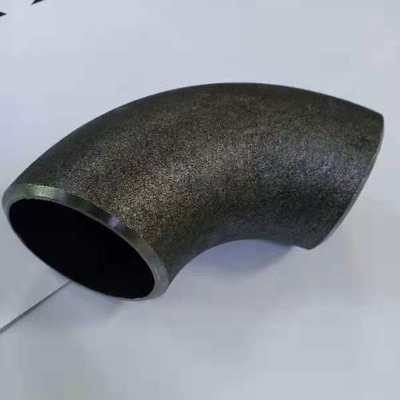

কার্বন ইস্পাত কনুই বিজোড় নকল ASTM A234 WPB কনুই 8 ইঞ্চি
প্রকার:বড় ব্যাস কার্বন ইস্পাত পাইপ কনুই
ব্যাসার্ধ:ছোট ব্যাসার্ধ কার্বন ইস্পাত কনুই
ডিগ্রী:30.60।90 ডিগ্রী ছোট ব্যাসার্ধ কার্বন ইস্পাত কনুই
আবেদন:জাহাজ চলাচল, পেট্রোলিয়াম, রাসায়নিক, গ্যাস, শক্তি, নির্মাণ, ইত্যাদি
পণ্যের নাম:কনুই
আকার:1/4" থেকে 48" বাইরে ব্যাস 13.7 মিমি থেকে 1219 মিমি
স্ট্যান্ডার্ড: ASTM/ANSI.B16.9 ASTM/ANSI B16.28 ASTM/ANSI B16.11 ASTM/ANSI B16.25BS1965 BS1640
DIN 2605 DIN2615 DIN2616 DIN2617
JIS B2311 JISB2312 JISB2313 JISB2316
ISO 3419-1981 ISO5251-1981
উপাদান:A234 WPB, A105, A283-D, A135-A, A53-A, A106-A, A179-C, A214-C, A192, A226, A315-B, A53-B, A106-B, A106-C, A178 -C, A210-A-1, A210-C।
সার্টিফিকেট: API5L ,ISO 9001:2008,SGS, BV, ccic
প্রাচীর বেধ:SCH10, SCH20, SCH30, STD, SCH40, SCH60, SCH80, SCH100 SCH120, SCH160, XS, XXS
পৃষ্ঠ চিকিত্সা:কালো রং, বার্নিশ, তেল, galvanized
চিহ্নিতকরণ:স্ট্যান্ডার্ড চিহ্নিতকরণ, বা আপনার অনুরোধ অনুযায়ী।চিহ্নিত করার পদ্ধতি: সাদা পেইন্ট স্প্রে করুন
প্যাকেজিং:কাঠের কেস এবং প্যালেট
পরীক্ষা:রাসায়নিক উপাদান বিশ্লেষণ, যান্ত্রিক বৈশিষ্ট্য, প্রযুক্তিগত বৈশিষ্ট্য, বাহ্যিক আকার পরিদর্শন, জলবাহী পরীক্ষা, এক্স-রে পরীক্ষা।
| নাম | কার্বন ইস্পাত বাট-ঢালাই বিজোড় পাইপ ফিটিং |
| আকার | 1/2" - 48" |
| ওয়াল থিকনেস | SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, |
| SCH140, SCH160, XXS | |
| ফিনিশিং | কালো পেইন্টিং, গ্যালভানাইজিং, অ্যান্টি-মরিচা তেল |
| আইটেম | কনুই 90°/45° L/R(S/R), সমান টি, রিডুসিং টি, ঘনকেন্দ্রিক হ্রাসকারী |
| এককেন্দ্রিক রিডুসার, ক্যাপ, কনুই 180° | |
| স্ট্যান্ডার্ড |
আমেরিকান স্ট্যান্ডার্ড উপাদান: কার্বন ইস্পাত ASTM A234 WPBমাত্রা: ASME B16.9/B16.28 |
|
ডিআইএন স্ট্যান্ডার্ড উপাদান: ST37.0 মাত্রা: DIN2605/2615/2616/2617 |
|
|
JIS স্ট্যান্ডার্ড উপাদান: JIS G3452 মাত্রা: JIS 2311/2312 |
বাট ওয়েল্ডিং কনুইটি স্টিলের হট প্রেসিং বা ফরজিং কনুই দিয়ে তৈরি এবং এর সংযোগ ফর্মটি সরাসরি কনুই এবং স্টিলের পাইপের বাট ওয়েল্ডিং।কনুই তার বক্রতা ব্যাসার্ধ অনুযায়ী বিভক্ত, দীর্ঘ ব্যাসার্ধ কনুই এবং ছোট ব্যাসার্ধ কনুই বিভক্ত করা যেতে পারে;চাপ স্তর দ্বারা প্রায় সতেরো ভাগ, এবং আমেরিকান স্ট্যান্ডার্ড পাইপ একই, যা সর্বাধিক ব্যবহৃত STD এবং XS দুটি;বাঁক বিন্দুর কোণ অনুযায়ী, বাট ঢালাইয়ের কনুই 45 ডিগ্রি, কনুই 90 ডিগ্রি এবং 180 ডিগ্রি কনুই এবং অন্যান্য বিভিন্ন কোণ রয়েছে;উপাদান দ্বারা বিভক্ত: কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল।
বাট ঢালাই করা কনুইয়ের শ্রেণিবিন্যাস:
(1) বাট ঢালাই কনুই দীর্ঘ ব্যাসার্ধ বাট ঢালাই কনুই এবং ছোট ব্যাসার্ধ বাট ঢালাই কনুই এর বক্রতা ব্যাসার্ধ অনুযায়ী বিভক্ত করা যেতে পারে.লম্বা ব্যাসার্ধের বাট ঢালাই করা কনুইয়ের বক্রতার ব্যাসার্ধ পাইপের বাইরের ব্যাসের 1.5 গুণের সমান, অর্থাৎ R=1.5D।ছোট ব্যাসার্ধের সাথে বাট ঢালাই করা কনুইয়ের বক্রতার ব্যাসার্ধ পাইপের বাইরের ব্যাসের সমান, অর্থাৎ R=1D।D হল বাট ঢালাই করা কনুইয়ের ব্যাস এবং R হল বক্রতার ব্যাসার্ধ।কোন বিশেষ বর্ণনা না থাকলে, সাধারণ পছন্দ হল 1.5D কনুই।
(2) যদি চাপ স্তর দ্বারা প্রায় সতেরো ভাগ করা হয়, এবং আমেরিকান স্ট্যান্ডার্ড পাইপ একই হয়, তাহলে হল: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS, সবচেয়ে বেশি ব্যবহৃত STD এবং XS দুটি।

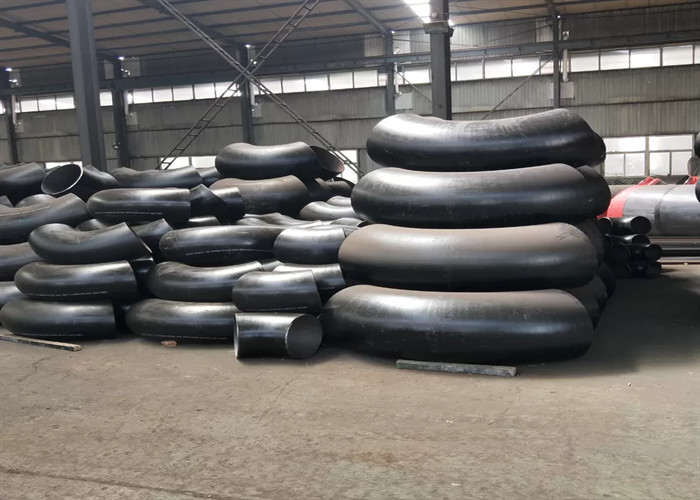

(3) কনুই এর কোণ অনুযায়ী, 45 ডিগ্রী বাট ওয়েল্ডিং কনুই, 90 ডিগ্রী বাট ওয়েল্ডিং কনুই এবং 180 ডিগ্রী বাট ওয়েল্ডিং কনুই এবং অন্যান্য বিভিন্ন কোণ কনুই রয়েছে।
(4) উপকরণ: কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল।
বাট ঢালাই কনুই কিভাবে গঠিত হয়?
1. পদ্ধতি: ব্যবহার টাইপ forging প্রেস মেশিন পাইপ শেষে হবে বা অংশ ছুটে যেতে হবে, যাতে বাইরের ঢালাই কনুই, সাধারণত ঘূর্ণমান swaging মেশিন, কানেক্টিং রড টাইপ, রোলার টাইপ সঙ্গে ব্যবহার করা হয়.
2. ঘূর্ণায়মান পদ্ধতি: সাধারণত mandrel ছাড়া, বৃত্তাকার প্রান্ত ভিতরে পুরু প্রাচীর পাইপ জন্য উপযুক্ত.কোরটি টিউবের মধ্যে স্থাপন করা হয় এবং বাইরের রোলারটি বৃত্তাকার প্রান্তের মেশিনিংয়ের জন্য ব্যবহার করার জন্য বেলন দ্বারা চাপানো হয়।
3. স্ট্যাম্পিং পদ্ধতি: ট্যাপার কোর দিয়ে পাঞ্চে, টিউবের শেষটি প্রয়োজনীয় আকার এবং আকারে প্রসারিত হয়।
4. বাঁকানো পদ্ধতি: সাধারণত তিন ধরণের পদ্ধতি ব্যবহার করা হয়, একটি পদ্ধতি যাকে স্ট্রেচ পদ্ধতি বলা হয়, আরেকটি পদ্ধতি যাকে স্ট্যাম্পিং পদ্ধতি বলা হয়, তৃতীয় রোলার পদ্ধতি, 3 - 4 এবং দুই, একটি নির্দিষ্ট রোলার, একটি রোলার সমন্বয়, নির্দিষ্ট রোলারের দূরত্ব সামঞ্জস্য করা, সমাপ্ত পণ্য বাঁক পাইপ হয়.
5.. পদ্ধতি: একটি রাবার টিউবের মধ্যে স্থাপন করা হয়, টিউব স্ফীতির উপরে কম্প্রেশন পাঞ্চ দিয়ে;আরেকটি পদ্ধতি হল মধ্যবর্তী পাইপে হাইড্রোলিক বুলগিং, তরল ভর্তি করা, পাইপের ড্রামের মধ্যে তরল চাপ দিয়ে ঢেউতোলা পাইপ তৈরি করা সবচেয়ে বেশি এই পদ্ধতি।
সাধারণত বাট ঢালাই করা কনুই পাইপলাইনের নির্মাণস্থলে ঢালাই করা হয়, যা বিভিন্ন ধরনের পাইপলাইনের বিভিন্ন ঢালাইয়ের মানগুলির কারণে হয় এবং পাইপলাইনের ঢালাইয়ের গ্রেড অনুযায়ী অন-সাইট ওয়েল্ডিং প্রয়োজন হয়।বাট ওয়েল্ড কনুইতে ওয়েল্ড সীম রয়েছে।
ঢালাই অপারেশনে কনুইটি বাহ্যিক পরিবেশ বা পাইপলাইনের মরিচা বা ক্ষয় চিকিত্সার প্রকৃত পরিস্থিতি অনুসারে সম্পন্ন হয়, যাতে কনুইয়ের সংক্ষিপ্ত জীবনকাল দ্বারা সৃষ্ট ঝালাই ক্ষয় বা ক্ষয় এ কনুই এড়াতে পারে।
ঢালাইয়ের আগে কনুই, বিকৃতি এড়াতে কনুই ঢালাই করা, কনুইয়ের উভয় পাশে পুরোটির গ্রুপটি টাইল শেষ হওয়ার পরে, স্টেইনলেস স্টীল আর্ক প্লেট এবং কিল দিয়ে শক্তিশালী করা হয়।প্রচলিত ঢালাই পদ্ধতি অনুযায়ী আর্গন ঢালাই প্রয়োজন, ঢালাই খরচ এবং কোমর ছোট চিংড়ি বৃহত্তর ব্যাস বিবেচনা করে, আর্গন কঠিন, দুটি ঢালাইয়ের ভিতরে এবং বাইরে ঢালাইয়ের উপরোক্ত বিষয়গুলি ব্যাপক এবং সমমিতভাবে ঢালাই করা, যা আর্গনের সমস্যা সমাধান করে, এবং আকৃতিও খুব ভালো।আর্গন স্পট ওয়েল্ডিংয়ের ঢালাই প্রযুক্তি হল A022, এবং ওয়েল্ডিং তার হল HOOCr21Nil0।নিচের স্তরে আর্গন আর্ক ওয়েল্ডিং ব্যবহার করা হয়।ওয়েল্ডিং অপারেশনের আগে, ওয়েল্ডিং সিমের বাম এবং ডান দিকের 100 মিমি পরিসরে চক ব্রাশ করুন যাতে পাইপের পৃষ্ঠে স্প্যাটার আটকে না যায় এবং ওয়েল্ডিং অপারেশনের আগে ছোট কারেন্ট গ্রহণ করুন।মাল্টিলেয়ার, মাল্টিপাস, একটানা ঢালাই।ঢালাইয়ের পর সামগ্রিকভাবে, সোল্ডার জয়েন্টগুলি এবং স্প্ল্যাশ ঢালাই করা কনুই পৃষ্ঠটি ঢালাইয়ের পূর্বে সমাপ্ত প্যাড, অ-ধ্বংসাত্মক পরীক্ষা, ওয়েল্ডের ভিতরের এবং বাইরের পৃষ্ঠে পালিশ করা হয়েছিল।পিকলিং এবং প্যাসিভেশন পিকলিং ইনস্টলেশন সাইটে কনুই পরিবহনের পরে, ইনস্টলেশন কাজের পিছনে সাইট।
